동적블럭을 활용 해보자.

 오토캐드 사용하면서 많이 사용하는 기능중 하나가 블럭이다. 그중에서 비슷한 모양에 길이만 변한다던지 하는 곳에 사용되는 동적블럭에 대해 예제를 통해 기록해보겠다.



내가 일하는 곳에서 사용되는 찬넬



 50mm마다 홀이 반복적으로 나타나는 찬넬이다. 이 찬넬을 동적블럭으로 작성해보자.



 bedit(단축키 : be) 를 실행하여 작성 할 블럭의 이름을 정의.

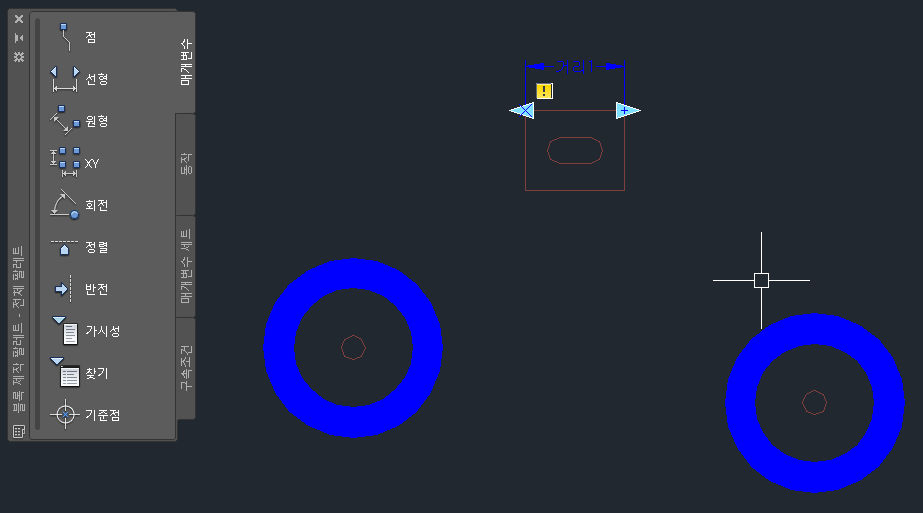

 필요한 부분들을 만들어 둔다. 찬넬의 신축 작용에 필요한 부분은 네모박스 밖에 없지만, 내가 하는 작업의 경우 양쪽 끝에 전산볼트가 들어가는 부분의 표현이 필요해서 두개의 원을 추가로 그려놓았다. 늘어나는 부분에 대하여 매개변수 선형을 선택하여 치수를 넣는 것처럼 사각형의 두 점을 선택해 준다. '거리1' 의 선형매개변수 하나가 생성되었다. 이제 이 매개변수에 신축 동작을 입힐 차례이다.



 동작탭으로 이동하여 신축을 클릭한다.



 신축을 클릭 후부터 다른 동작없이 4번까지 순서대로 진행한다.

  1. 매개변수 "거리1"을 클릭

  2. 신축이 되는 부분의 화살표를 클릭( osnap 활용)

  3. 신축이 되는 부분의 영역을 선택(드래그)

  4. 신축 작용을 하는 객체를 선택(이부분이 중요한데 "거리1" 매개변수, 3번에서 설정한 영역, 2번에서 선택한 화살표까지 모두 선택이 되어야 한다. 캐드의 기본기능인 오른쪽아래에서 좌클릭하고 왼쪽위에서 좌클릭 해서 전체 선택 되도록 하자)

  5. 엔터

 여기까지 하면 신축작용에 대한 동적블럭 작성은 완료가 되었다.



 신축 작용에 따른 네모 박스안의 타원도 함께 추가되는 동작을 추가하려면 동작의 배열을 이용한다.



배열 추가 방법

  1. 배열을 클릭 후 신축에서 설정해뒀던 "거리1" 매개변수를 선택한다.

  2. 배열을 적용할 객체(네모난 박스안의 타원)을 선택 후 엔터.

  3. 추가 될 거리 입력(위 예제는 50 입력) 후 엔터.

 여기까지하면 네모난 박스의 신축으로 50mm 씩 늘어날때마다 타원이 하나씩 증가된다.



 내가 사용하는 찬넬은 50mm 단위씩 늘어나므로 "거리1" 매개변수의 특성을 수정하여 50mm 씩 증가되도록 수정하자.





 매개변수 특성 수정 방법

  1. 프로퍼티 창(ctrl + 1)을 띄워서 "거리1" 매개변수를 클릭.

  2. 값 세트의 거리 유형을 증분 으로 선택

  3. 거리 증분에 50 입력

 여기까지 하면 신축 작용씩 50mm 단위로 길이가 조절된다.



 내가 사용하는 찬넬의 양 끝단에는 볼트와 와셔가 표현이 되어야 한다. 그리고 신축되는 쪽의 볼트랑 와셔는 신축되는 방향에 따라서 이동이 되어야 한다. 이동되는 부분의 와셔 및 볼트에 동작 이동을 입혀보자.



 이동 동작 추가 방법

  1. 이동 동작 클릭.

  2. "거리1" 선형 매개변수 클릭.

  3. 신축되는 점 클릭.

  4. 신축작용에 따라 이동되어지는 객체 선택.

  5. 엔터

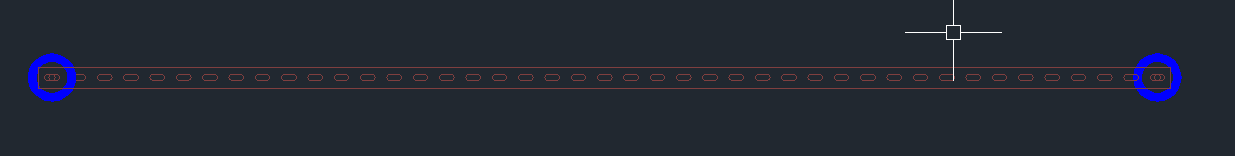

 여기까지 하면 이동 동작 추가 완료. 내가 원하는 블럭 완성이다.
