Dimension Tips

1. 치수선 끼리 교차할 때

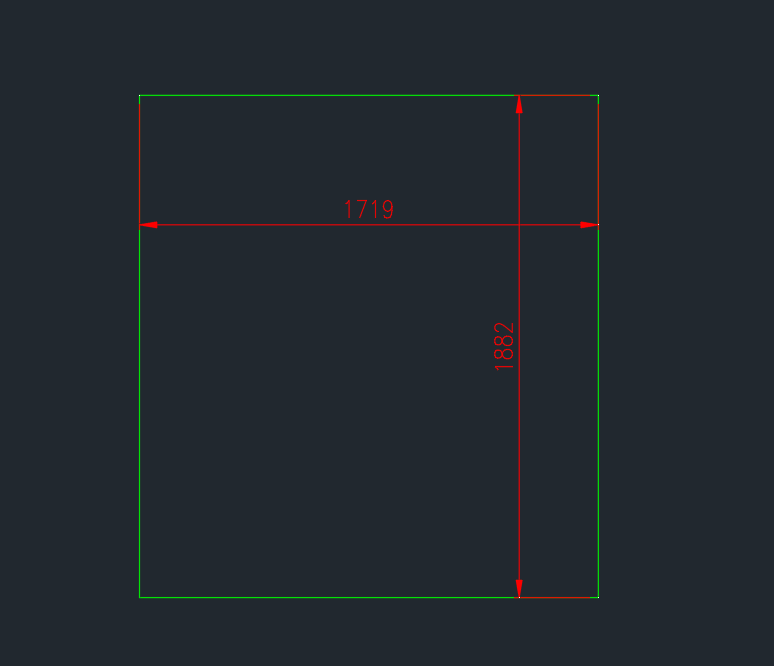

 - 치수선끼리 교차할 때, 교차하는 치수선 중 하나를 끊어줘야 한다. 그럴 경우 보통은 Explode 명령어로 치수를 깨고 BreakLine 명령어로 선을 끊어주는 경우가 많은데, Dimbreak로 Explode 사용하지 않고 치수를 사용할 수 있다. 물론 되돌릴 수도 있다.

 * 명령어 : Dimbreak

              Dimbreak -> 끊어 줄 치수선 Click -> 교차하는 치수선 Click

 * 명령어 : Dimbreak -> r

              Dimbreak -> 끊어진 치수선 Click -> r



2. 여러 치수선의 간격을 일정하게 맞춰야 할 때

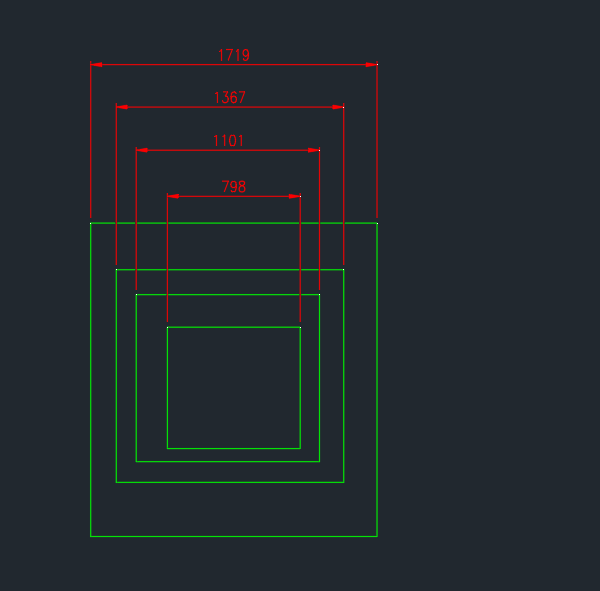

 - 아래 예제의 gif 처럼 여러 치수선의 간격을 일정하게 맞춰주고 싶을 때, 기준 line을 긋거나 해서 맞추는 경우가 있는데, Dimspace 명령어로 해결 가능하다.

 * 명령어 : Dimspace

              Dimspace -> 기준 치수 Click -> 정렬할 치수 선택 (Drag 가능) -> Enter -> 원하는 간격 입력 또는 "A"(자동) 입력
